Hệ Thống Lấy Mẫu Khí Đa Cổng Tuần Tự ParticleSeeker™ Smart Manifold PMS
Hệ Thống Lấy Mẫu Khí Đa Cổng Tuần Tự ParticleSeeker™ Smart Manifold PMS
Giải pháp lấy mẫu sol khí đa điểm thông minh (Smart Aerosol Manifold) của Particle Measuring Systems, cho phép một cảm biến đếm hạt tiểu phân trung tâm giám sát tuần tự luân phiên đến 10 hoặc 24 vị trí trong phòng sạch, tối ưu hóa ngân sách đầu tư ban đầu mà vẫn đảm bảo tính toán chu kỳ theo dõi chuẩn ISO 14644-2.
Hệ Thống Lấy Mẫu Khí Đa Cổng Tuần Tự ParticleSeeker Smart Manifold PMS – Hệ thống phân phối khí trung tâm thông minh ParticleSeeker™ của Hãng PMS
Bài Toán Tối Ưu Chi Phí Giám Sát Nhiều Điểm Phòng Sạch
Trong các nhà máy dược phẩm quy mô lớn, các khu vực hỗ trợ như hành lang sạch Grade B, phòng chuẩn bị Grade C và khu đệm Grade D có diện tích rất rộng với hàng chục điểm cần giám sát định kỳ. Nếu lắp đặt mỗi điểm một máy đếm hạt độc lập sẽ đẩy chi phí đầu tư thiết bị và chi phí hiệu chuẩn hàng năm lên rất cao. Hệ thống ParticleSeeker™ Smart Manifold ra đời nhằm giải quyết triệt để bài toán này: chia sẻ một máy đếm hạt chất lượng cao qua hệ thống chuyển mạch luồng khí tuần tự tự động.
1. Nguyên Lý Vận Hành Thông Minh Của ParticleSeeker™
ParticleSeeker™ Smart Manifold hoạt động dựa trên cơ chế van khí nén chuyển mạch luồng khí tự động tốc độ cao kết hợp với hệ thống bơm hút phụ trợ liên tục (Purge Blower):
- Lấy Mẫu Tuần Tự Tự Động: Hệ thống chuyển đổi tuần tự giữa các cổng (Port 1 → Port 2 → … → Port N) theo thời gian được lập trình trước bởi người dùng trên phần mềm FacilityPro®.
- Duy Trì Dòng Khí Thổi Rửa Liên Tục (Continuous Purge Flow): Đây là điểm khác biệt cốt lõi của PMS so với các hệ thống van cơ học thông thường. Trong khi cổng số 1 đang được máy đếm hạt lấy mẫu, tất cả các cổng còn lại (từ 2 đến N) vẫn được bơm phụ trợ hút liên tục để duy trì dòng khí chuyển động, ngăn ngừa tuyệt đối sự lắng đọng hạt tiểu phân bên trong đường ống dẫn.
- Thời Gian Ổn Định Dòng Nhanh (Settling Time Tối Ưu): Khi chuyển sang cổng tiếp theo, hệ thống chỉ mất vài giây để xả sạch thể tích đệm trước khi máy đếm hạt bắt đầu chu kỳ ghi nhận dữ liệu chính thức.
- Không Phát Sinh Ma Sát Hạt: Thiết kế van đặc biệt không chứa các chi tiết ma sát kim loại gây phát sinh hạt giả mạo, đáp ứng tiêu chuẩn phòng sạch khắt khe nhất.

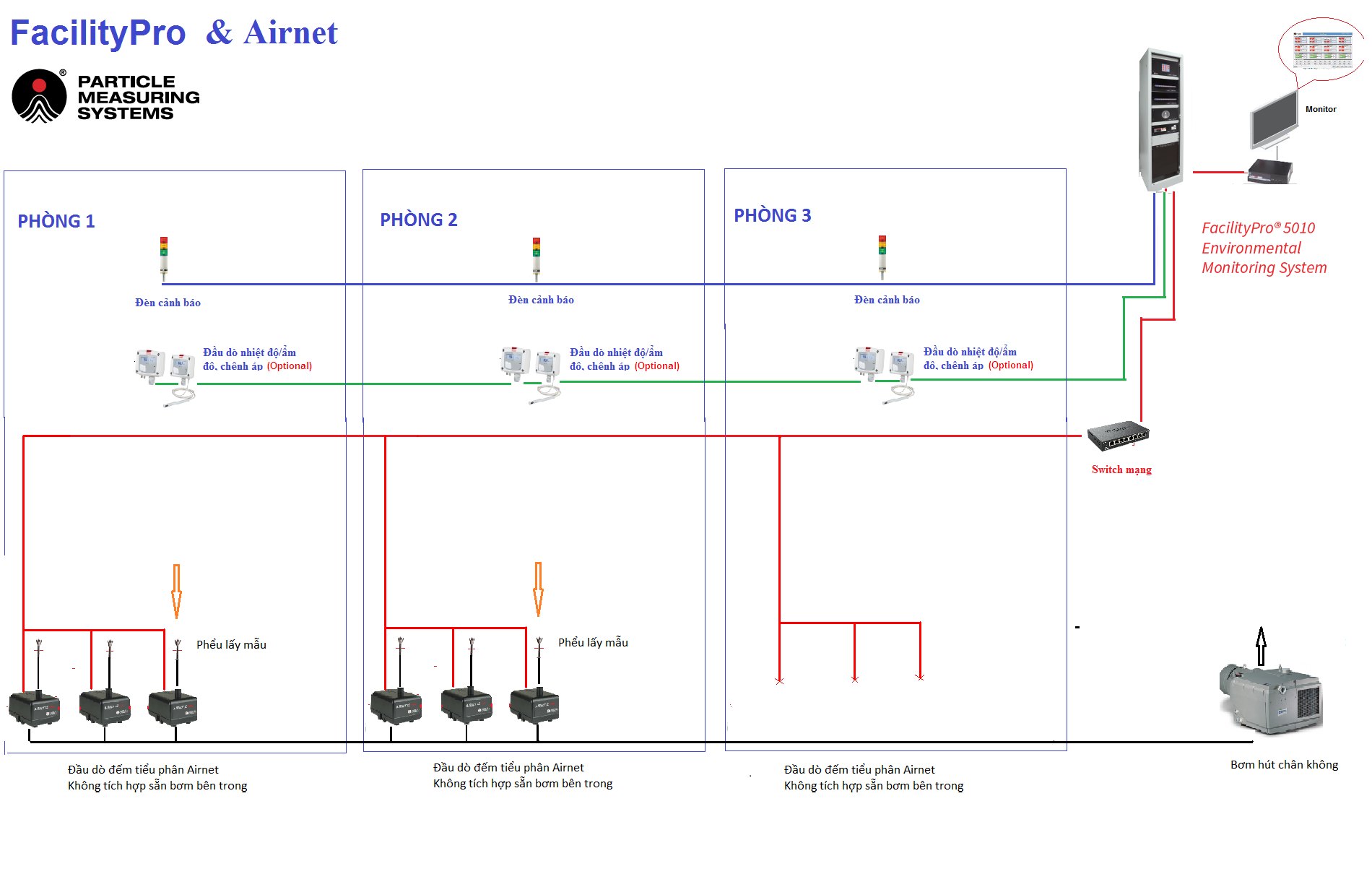

Sơ Đồ Hệ Thống Giám Sát Tiểu Phân Đa Phòng Sạch PMS – Mô hình kiến trúc giám sát đa phòng phân tán bằng hệ thống PMS
2. So Sánh: Giám Sát Manifold Tuần Tự vs Giám Sát Điểm Cố Định
| Tiêu Chí Đánh Giá | ParticleSeeker™ Smart Manifold | Cảm Biến Độc Lập Cho Từng Điểm |
|---|---|---|
| Khu vực ứng dụng phù hợp | Grade B (hành lang), Grade C, Grade D, phòng phụ trợ, kho trung chuyển sạch. | Bắt buộc cho Grade A (Isolator, RABS, phễu cấp nắp, vị trí chiết rót vô trùng). |
| Chi phí đầu tư ban đầu | Tiết kiệm từ 50% – 70% ngân sách thiết bị phần cứng cảm biến. | Chi phí cao do phải mua số lượng cảm biến bằng số điểm đo. |
| Chi phí hiệu chuẩn định kỳ | Chỉ cần hiệu chuẩn 1 máy đếm hạt trung tâm hàng năm. | Phải hiệu chuẩn tất cả các máy đo, chi phí bảo dưỡng nhân lên theo số máy. |
| Tần suất dữ liệu | Dữ liệu định kỳ tuần tự (ví dụ: mỗi điểm được đo 1 phút trong mỗi chu kỳ 10 phút). | Dữ liệu liên tục 100% thời gian theo từng giây. |
3. Các Cấu Hình Tiêu Biểu & Tích Hợp FMS
ParticleSeeker™ hỗ trợ các cấu hình 10 cổng hoặc 24 cổng, kết nối hoàn hảo với máy đếm hạt lưu lượng 1.0 CFM (28.3 L/min) hoặc 0.1 CFM:
- Kết nối Máy Đếm Hạt IsoAir® Pro-E / Lasair® III: Cảm biến quang học laser PMS độ bền cao, tuổi thọ diode laser diode trên 10 năm.
- Tích hợp Phần mềm FacilityPro®: Tự động gán nhãn dữ liệu theo đúng tên phòng và vị trí cổng lấy mẫu, tạo biểu đồ xu hướng độc lập cho từng điểm.
- Hệ Thống Đường Ống Beva-line Chuyên Dụng: Toàn bộ đường ống dẫn khí sol khí được tính toán đường kính và bán kính uốn cong tiêu chuẩn để giảm thiểu suy giảm hạt theo ISO 14644-1.
4. Dịch Vụ Tư Vấn Thiết Kế & Lắp Đặt Từ Sao Nam
Tại Việt Nam, đội ngũ kỹ sư của Sao Nam thực hiện khảo sát mặt bằng thực tế, tính toán độ dài đường ống dẫn khí tối đa cho phép và lắp đặt trọn gói hệ thống ParticleSeeker™ kèm hồ sơ thẩm định IQ/OQ chuẩn mực, cam kết mang lại hiệu quả tối ưu cho chủ đầu tư.
Tư Vấn & Hỗ Trợ Kỹ Thuật Chuyên Nghiệp Từ SAO NAM
Là Trung tâm Bán hàng và Dịch vụ ủy quyền của Hãng Particle Measuring Systems (PMS) tại Việt Nam, Công ty TNHH TM HC DV KT SAO NAM sẵn sàng đồng hành cùng các nhà máy Dược phẩm, Sinh phẩm, Thiết bị y tế trong việc tư vấn kỹ thuật, thiết kế cấu hình FMS, hiệu chuẩn chính hãng và thẩm định phòng sạch đạt chuẩn EU GMP / cGMP.
Trụ sở chính: 92 Đường 13, Phường An Lạc, TP.HCM • Email: info@saonamchem.com • Website: www.saonam.vn | saonamchem.com
Technical Overview: ParticleSeeker™ Smart Multi-Port Aerosol Manifold System
The ParticleSeeker™ Smart Manifold by Particle Measuring Systems (PMS) is an automated sequential aerosol sampling multiplexer designed to optimize capital investment in large cleanroom facilities. It enables a single high-precision airborne particle counter (such as the IsoAir® Pro-E or Lasair® III) to sequentially monitor up to 10 or 24 remote sampling locations in Grade B, C, and D areas.
Unlike standard mechanical selector valves, the ParticleSeeker features continuous high-capacity auxiliary purge flow across all idle sample lines. This critical aerodynamic design prevents particle sedimentation within the tubing network, ensuring that each discrete measurement reflects genuine real-time airborne conditions. Full integration with the FacilityPro® software architecture provides automated recipe execution, port-specific audit trails, and 21 CFR Part 11 compliant reporting.
In Vietnam, SAO NAM provides comprehensive turnkey engineering—from aerodynamic tubing loss calculations to manifold commissioning and ISO 14644-2 validation.
